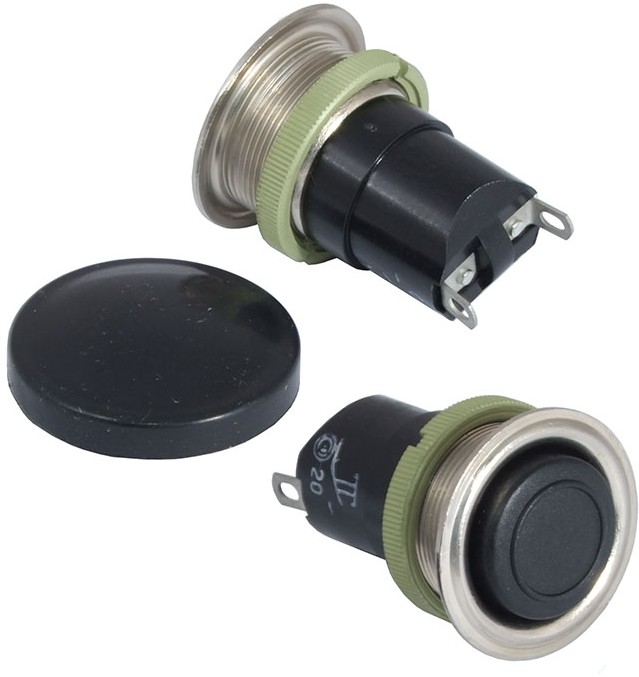

К2-1П

Кнопки предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ.

Основные технические характеристики

Усилие переключения:

      – К-1…К-4 кроме К-1-1П.А – от 9,8 до 49 Н (от 1,0 до 5,0 кгс);

      – К-1-1П.А – от 5,0 до 17 Н (от 0,5 до 1,7 кгс)

Сопротивление электрического контакта – не более 0,01 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 1 500 Вэфф

Диапазон рабочих температур:

   – для изделий без протектора – от минус 60⁰С до +85⁰С;

   – для изделий с протектором – от минус 40⁰С до +85⁰С

Коммутируемый ток от 1х10^-3 до 5,0 А при напряжении от 0,1 до 250 В

Срок сохраняемости изделий – 15 лет

ПОДРОБНЕЕ

Условное обозначение при заказе

Кнопка К-1-2П АГ0.360.405 ТУ, где

К-1 – обозначение типа кнопки (К-1, К-2, К-3 или К-4);

цифра 1 – после второго дефиса – вариант цвета кнопки (или протектора) (1 или 2, см. подробнее);

буква П – после второго дефиса – вариант исполнения кнопки с протектором (без протектора – не указывается);

далее, только для изделий с приемкой «СКК», может указываться вариант 2 или вариант 3 (см. подробнее);

АГ0.360.405 ТУ – номер технических условий (АГ0.360.405ТУ – изделия с приемкой «СКК», НА0.360.011ТУ – изделия категории качества «ВП»)

Кнопка К-1-1П.А АГ0.360.405 ТУ, где

К-1 – обозначение типа кнопки;

цифра 1 – после второго дефиса – цвет протектора (черный);

буква П – после второго дефиса – кнопка с протектором;

буква А – после точки – исполнение кнопки с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88;

АГ0.360.405 ТУ – номер технических условий (изделие изготавливается только с приемкой «СКК»)
