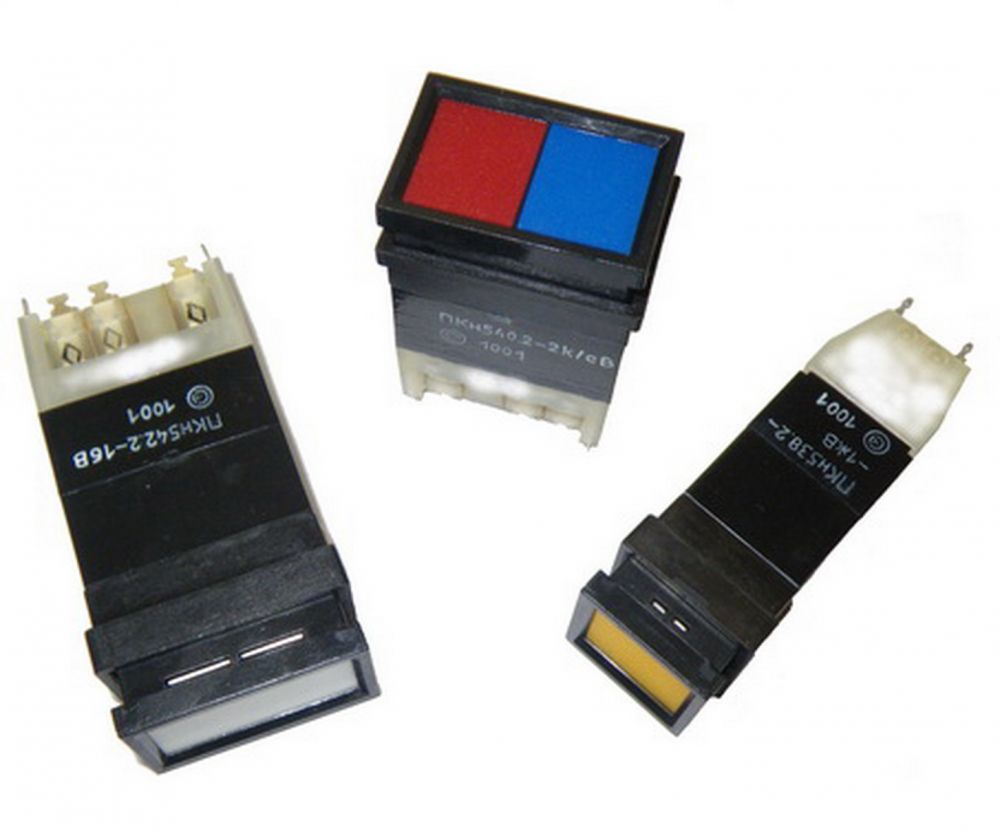

ПКН538.2-2-Б/ЗВ
Артикул: SZR856
Описание
Кнопочные переключатели со световой индикацией предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.
Основные технические характеристики Усилие переключения: – ПКн534, ПКн536 – не более 14 Н (не более 1,4 кгс); – ПКн538 – не более 22 Н (не более 2,2 кгс); – ПКн540, ПКн544 – не более 20 Н (не более 2,0 кгс); – ПКн542, ПКн546 – не более 27 Н (не более 2,7 кгс) Полный ход приводного элемента: – для ПКн534, ПКн536, ПКн540, ПКн544 – не более 4,0 мм; – для ПКн538, ПКн542, ПКн546 – не более 7,0 мм Сопротивление электрического контакта – не более 0,05 Ом Сопротивление изоляции – не менее 1 000 МОм Электрическая прочность изоляции – 750 Вэфф Диапазон рабочих температур – от минус 600С до +850С Коммутируемый ток от 1х10-6 до 4,0 А при напряжении от 1х10-6 до 250 В Количество коммутационных циклов – до 100 000Срок сохраняемости изделий – 25 лет |
|
Условное обозначение при заказе |
|
Переключатель ПКн538.2-2хб/хзВ ТАФЛ.642136.013 ТУ, где ПКн538 – обозначение типа кнопочного переключателя (ПКн534, ПКн536, ПКн538, ПКн540, ПКн542, ПКн544, ПКн546); цифра 2 – после точки – типономинал, определяющий электрические режимы коммутации (1или 2; см. подробнее); цифра 2 – после дефиса – вариант исполнения светового поля (1 или 2; см. подробнее); буквы хб/хз – после дефиса – вариант цвета светового поля (б, ж, з, к или с; в случае разделенного светового поля – указываются через дробь; х – исполнение под применение скрытого символа; см. подробнее); буква В – климатическое исполнение В; ТАФЛ.642136.013 ТУ – номер технических условий (ТАФЛ.642136.013ТУ – изделия с приемкой «СКК», ТАФЛ.642136.011ТУ – изделия категории качества «ВП») |
