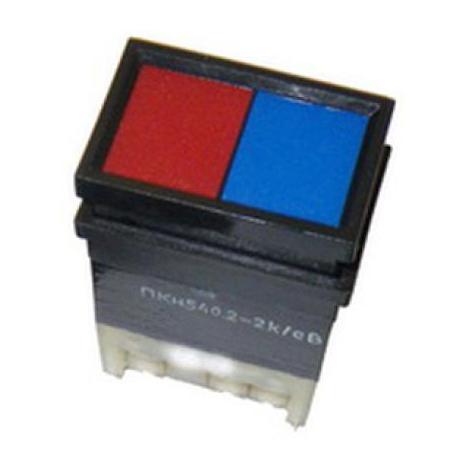

ПКН540.1-2Б/СВ

Кнопочные переключатели со световой индикацией предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Основные технические характеристики

Усилие переключения:

   – ПКн534, ПКн536 – не более 14 Н (не более 1,4 кгс);

   – ПКн538 – не более 22 Н (не более 2,2 кгс);

   – ПКн540, ПКн544 – не более 20 Н (не более 2,0 кгс);

   – ПКн542, ПКн546 – не более 27 Н (не более 2,7 кгс)

Полный ход приводного элемента:

   – для ПКн534, ПКн536, ПКн540, ПКн544 – не более 4,0 мм;

   – для ПКн538, ПКн542, ПКн546 – не более 7,0 мм

Сопротивление электрического контакта – не более 0,05 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 750 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +85⁰С

Коммутируемый ток от 1х10^-6 до 4,0 А при напряжении от 1х10^-6 до 250 В

Срок сохраняемости изделий  – 25 лет

ПОДРОБНЕЕ

Условное обозначение при заказе

Переключатель ПКн538.2-2хб/хзВ ТАФЛ.642136.013 ТУ, где

ПКн538 – обозначение типа кнопочного переключателя (ПКн534, ПКн536, ПКн538, ПКн540, ПКн542, ПКн544, ПКн546);

цифра 2 – после точки – типономинал, определяющий электрические режимы коммутации (1или 2; см. подробнее);

цифра 2 – после дефиса – вариант исполнения светового поля (1 или 2; см. подробнее);

буквы хб/хз – после дефиса – вариант цвета светового поля (б, ж, з, к или с; в случае разделенного светового поля – указываются через дробь; х – исполнение под применение скрытого символа; см. подробнее);

буква В – климатическое исполнение В;

ТАФЛ.642136.013 ТУ – номер технических условий (ТАФЛ.642136.013ТУ – изделия с приемкой «СКК», ТАФЛ.642136.011ТУ – изделия категории качества «ВП»)
