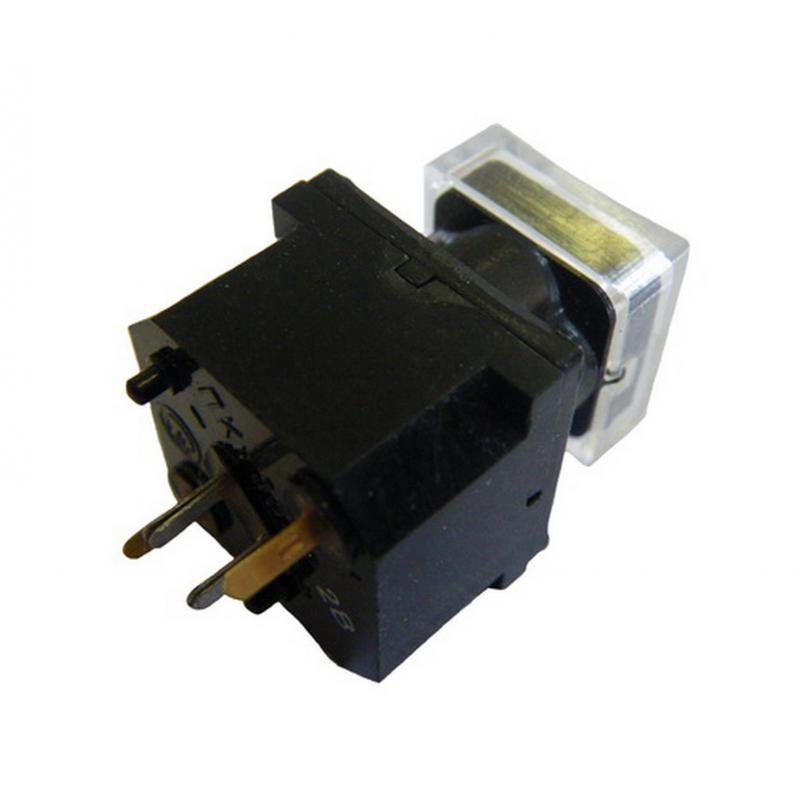

ПКН557-13В

Кнопочные переключатели предназначены для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Основные технические характеристики

Усилие переключения – не более 3,0 Н (не более 0,3 кгс)

Полный ход приводного элемента – от 1,6 до 3,2 мм

Сопротивление электрического контакта – не более 0,05 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 500 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +70⁰С

Коммутируемый ток от 1х10^-6 до 0,1 А при напряжении от 1х10^-4 до 36 В

Срок сохраняемости изделий – 25 лет

ПОДРОБНЕЕ

Условное обозначение при заказе

Переключатель ПКн557-1 В ТАФЛ.642134.009 ТУ, где

ПКн557 – обозначение типа кнопочного переключателя;

цифра 1 – после дефиса – типономинал, определяющий электрическую схему, вид и размер клавиши (от 1 до 14; см. подробнее);

буква В – климатическое исполнение В;

ТАФЛ.642134.009ТУ – номер технических условий (ТАФЛ.642134.009ТУ – изделия с приемкой «СКК», ТАФЛ.642134.007ТУ – изделия категории качества «ВП»)
