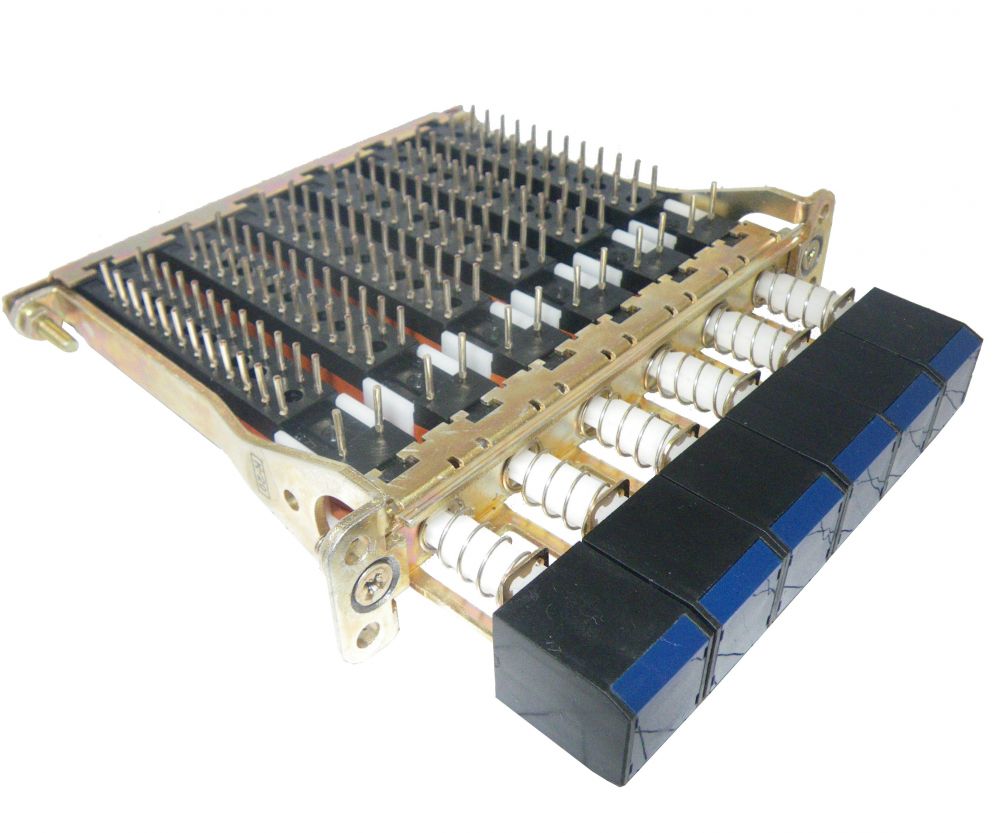

ПКН570СФО-1-15-2-8з

Модульные переключатели, в том числе со световой индикацией,  предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Основные технические характеристики

Усилие переключения – не более 35 Н (3,5 кгс)

Сопротивление электрического контакта – не более 0,02 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 1050 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +85⁰С

Коммутируемый ток от 1х10^-6 до 1,0 А при напряжении от 0,05 до 250 В

Срок сохраняемости изделий – 20 лет

ПОДРОБНЕЕ

Условное обозначение при заказе

Переключатель ПКн570СФН-2-20-1-4з ТАФЛ.642135.010 ТУ, где

ПКн570 – обозначение типа кнопочного переключателя;

буква С – наличие световой сигнализации;

буквы ФН – типономинал переключателя с фиксацией и выключением кнопки от повторного нажатия (возможны варианты Ф, Б, В, Н, О; см. подробнее);

цифра 2 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2; см. подробнее);

цифра 20 – после второго дефиса – число, соответствующее шагу между осями модулей в мм или размеру кнопки для переключателей с одним модулем (15 или 20);

цифра 1 – после третьего дефиса – число, соответствующее количеству модулей в переключателе (от 1 до 11);

цифра 4 – после четвертого дефиса – число, соответствующее количеству групп коммутации в модуле (2, 4, 6 или 8);

буква з – цвет кнопки/светофильтра кнопки (з, ж, ср, с или к; см. подробнее);

ТАФЛ.642135.010 ТУ – номер технических условий (ТАФЛ.642135.010ТУ – изделия с приемкой «СКК», ТАФЛ.642135.007ТУ – изделия категории качества «ВП»)
