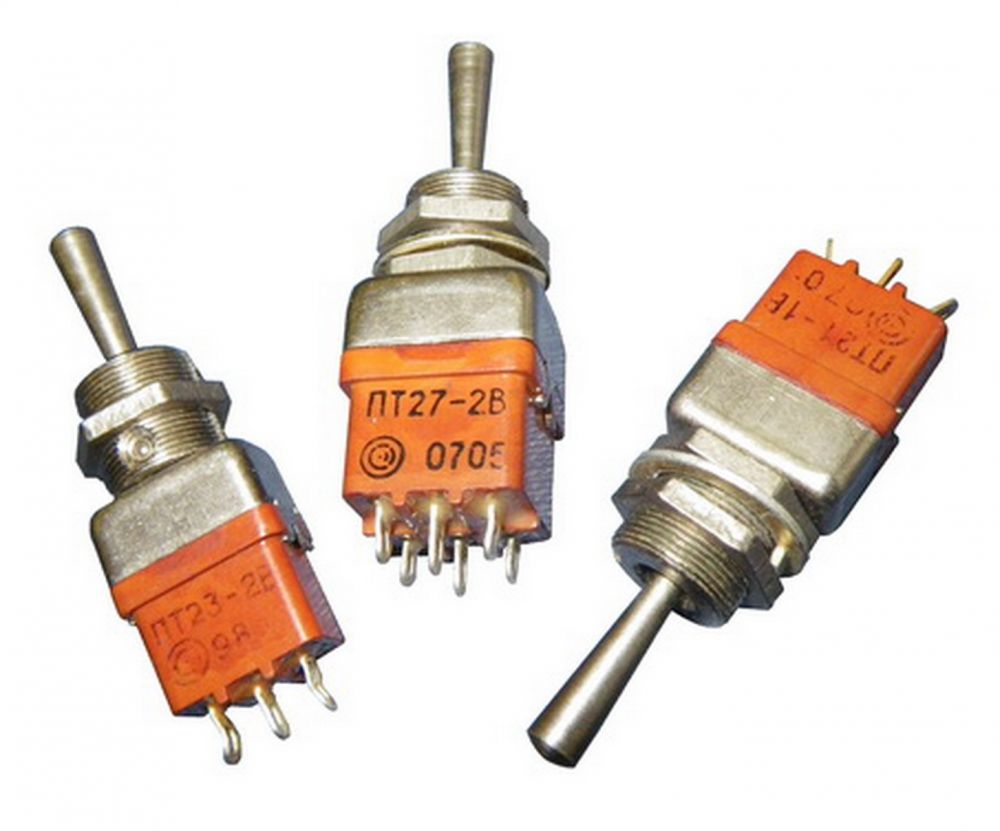

ПТ23-2В

Артикул: SZR97

ПТ23-2В
  • Цена сейчас: 750,00 руб.

Условия доставки

Вариант 1: Доставка заказов на Митинский радиорынок.
  • Москва, "ТК Митинский радиорынок", Пятницкое ш., 18 (КАЖДУЮ СУББОТУ) с 10:00 до 12:00  "КОНТАКТЫ"
Стоимость доставки: 0,00 руб.
Вариант 2: Доставка заказов транспортной компанией или курьерской службой.
Оплачивается заказчиком.
Стоимость доставки: 0,00 руб.

Описание «ПТ23-2В»

Однополюсные и двухполюсные миниатюрные тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.



Основные технические характеристики

Усилие переключения – от 1,18 до 14,7 Н (от 0,12 до 1,5 кгс)

Сопротивление электрического контакта – не более 0,05 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции:

   – ПТ19-1, ПТ21-1, ПТ23-1, ПТ25-1, ПТ27-1, ПТ29-1 – 500 Вэфф;

   – ПТ19-2, ПТ21-2, ПТ23-2, ПТ25-2, ПТ27-2, ПТ29-2 – 750 Вэфф

Диапазон рабочих температур:

   – для изделий с приемкой «СКК» – от минус 450С до +850С;

   – для изделий категории качества «ВП»  – от минус 600С до +850С

Коммутируемый ток от 1х10-6 до 2,0 А при напряжении от 1х10-4 до 250 В

Количество коммутационных циклов  до 30 000

Срок сохраняемости изделий:

   – для изделий с приемкой «СКК» – 10 лет;

   – для изделий категории качества «ВП» – 12 лет

ПОДРОБНЕЕ



Условное обозначение при заказе

Тумблер ПТ19-2В, протектор 8.634.158 АУБК.642150.003 ТУ, где

ПТ19 – обозначение типа тумблера (ПТ19, ПТ21, ПТ23, ПТ25, ПТ27, ПТ29);

цифра 2 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2; см. подробнее);

буква В – климатическое исполнение В;

протектор 8.634.158 – вариант комплектации (протектор 8.634.158, гайка 758.448.001 (приемка «СКК») или гайка 8.935.009 (категория качества «ВП»); с шестигранной гайкой – не указывается);

АУБК.642150.003 ТУ – номер технических условий (АУБК.642150.003ТУ – изделия с приемкой «СКК», ОЮ0.360.092ТУ – изделия категории качества «ВП»)

Характеристики «ПТ23-2В»

Приемка: ВП
Производитель: ОАО «Смоленский завод радиодеталей»
Технические условия: ОЮ0.360.092ТУ
Год выпуска: от 2020
