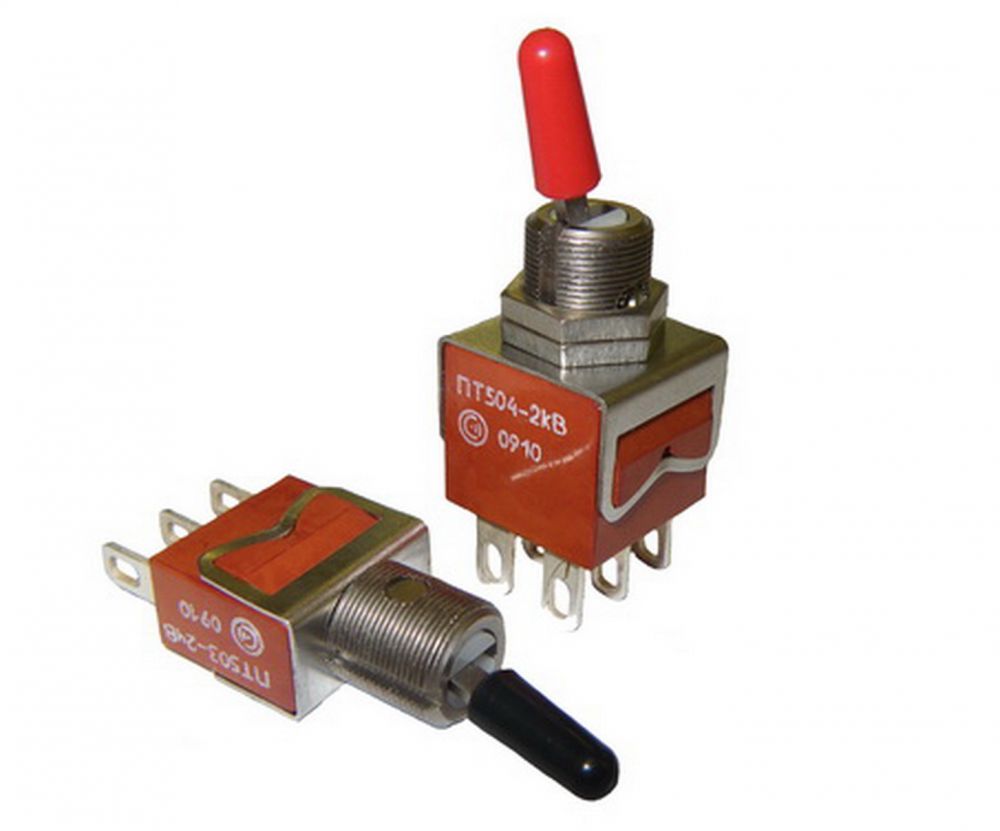

ПТ504-1зВ

Однополюсные и двухполюсные рычажные переключатели предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Основные технические характеристики

Усилие переключения:

   – для ПТ503 – от 0,6 до 13 Н (от 0,06 до 1,3 кгс);

   – для ПТ504 – от 1,0 до 17 Н (от 0,1 до 1,7 кгс)

Сопротивление электрического контакта – не более 0,03 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 1 130 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +85⁰С

Коммутируемый ток от 0,1 до 10 А при напряжении от 0,1 до 250 В

Срок сохраняемости изделий – 25 лет

ПОДРОБНЕЕ

Условное обозначение при заказе

Переключатель ПТ503-2кВ ТАФЛ.642243.018 ТУ, где

ПТ503 – обозначение типа тумблера (ПТ503 или ПТ504);

цифра 2 – после дефиса – типономинал, определяющий электрическую схему тумблера (1 – на замыкание/размыкание; 2 – на переключение);

буква к – вариант цвета колпачка (ручки) тумблера (б, к, ч, ж, з; см. подробнее);

буква В – климатическое исполнение В;

ТАФЛ.642243.018 ТУ – номер технических условий (ТАФЛ.642243.018ТУ – изделия с приемкой «СКК», ТАФЛ.642243.013ТУ – изделия категории качества «ВП»)
